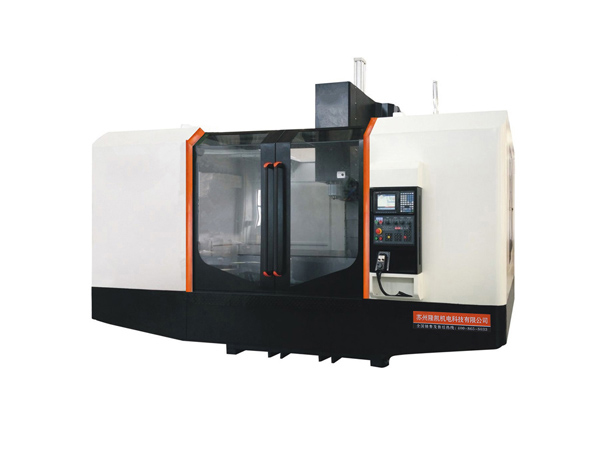

LK1890V加工中心
LK-1890V立式加工中心系列机床采用日本进口控制系统(三菱M80)及其配套的伺服驱动器及电机,实现三轴联动。其适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装,经过多次装夹和调整才能完成加工的具有适当批量的零件。
产品介绍
产品特点
技术参数
LK-1890V立式加工中心系列机床采用日本进口控制系统(三菱M80)及其配套的伺服驱动器及电机,实现三轴联动。其适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装,经过多次装夹和调整才能完成加工的具有适当批量的零件。
产品特点:
LK-1890V立式加工中心系列机床采用日本进口控制系统(三菱M80)及其配套的伺服驱动器及电机,实现三轴联动。其适用于复杂、工序多、精度要求高、需用多种类型普通机床和繁多刀具、工装,经过多次装夹和调整才能完成加工的具有适当批量的零件。
LK-1890V立式加工中心主要加工箱体类、复杂曲面、异形件、盘、套、板类零件。广泛应用于机械、汽车、飞机、航空航天、船舶、国防等领域的产品中。
1.机身主要部件采用优质铸铁铸造,内部筋骨强化,全部经回火处理,并经专用设计软件进行有限元分析,具有强度高、稳定性好、不易变形等特点,确保了整机的刚性和长期使用的精度稳定性。
2.传动部件采用德国FAG精密轴承和德国力士乐优质导轨。滚珠丝杠安装采用预拉伸工艺,在提高传动部件的刚性的同时,消除滚珠丝杠在运行中温升时因热应力效应产生的滚珠丝杠伸长,提高了机床长期使用中精度的保持性。
3.箱型主轴头结构,内部筋骨强化,并配置台湾著名品牌罗翌主轴,采用P4级超精密斜角滚珠轴承及大跨距支撑设计,使主轴能够承受强大的径向和轴向推力,消除重负荷切削下产生的震动。
公司的HG-1890V立式加工中心系列机床已批量生产,广泛应用于各行业,经过不断的改进,产品使用更方便、精度更稳定可靠。
项目 | 单位 | LK-1890V |
X轴行程(左右) | mm | 1800 |
Y轴行程(前后) | mm | 900 |
Z轴行程(上下) | mm | 700 |
工作台面至主轴端面距离 | mm | 160-860 |
立柱最前端至主轴中心距离 | mm | 920 |
工作台面积(L*W) | mm | 1900*900 |
最大荷重 | kg | 2000 |
T型槽(宽*间距*槽数) | mm | 22T*110*7 |
工作面高度 | mm | 1100 |
X轴滚柱导螺杆 | mm | Φ50*P10 |
Y轴滚柱导螺杆 | mm | Φ50*P10 |
Z轴滚柱导螺杆 | mm | Φ63*P10 |
X轴线轨规格 | mm | 55*2(6滑块滚柱) |
Y轴线轨规格 | mm | 45*4(8滑块滚柱) |
Z轴线轨规格 | mm | 55*2(6滑块滚柱) |
快速位移(X/Y/Z) | m/min | 30/30/30 |
推荐X/Y/Z轴电机参数 | nm(kw) | 4.5/4.5/7.5 |
主轴转速 | rpm | 6000 |
锥孔形式及安装尺寸 | kg | BT50/BT40∮150/170 |
传动方式(1:1) | mm | 皮带式 |
推荐主轴选用电机参数 | kw | 11/15/18.5 |
定位精度 | mm | ±0.003/300 |
重复定位精度 | mm | ±0.003/300 |
机台尺寸占地空间(长*宽*高) | mm | 4800*3500*3850 |
机台重量 | kg | 16000 |

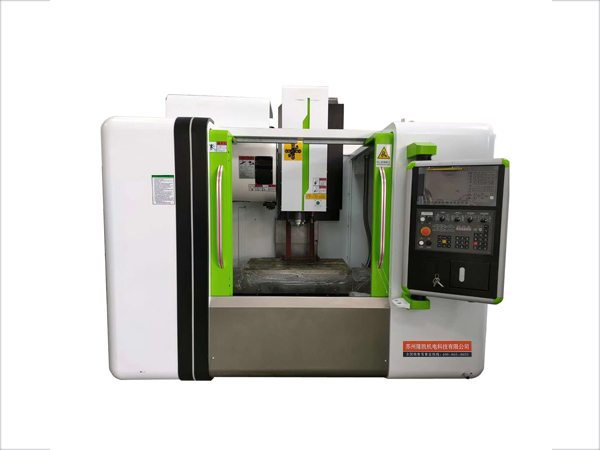

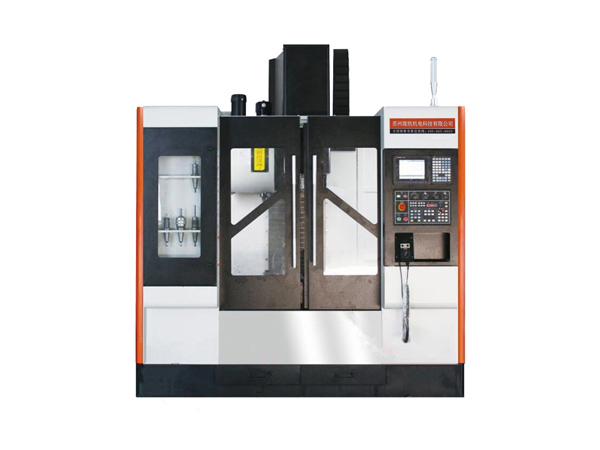

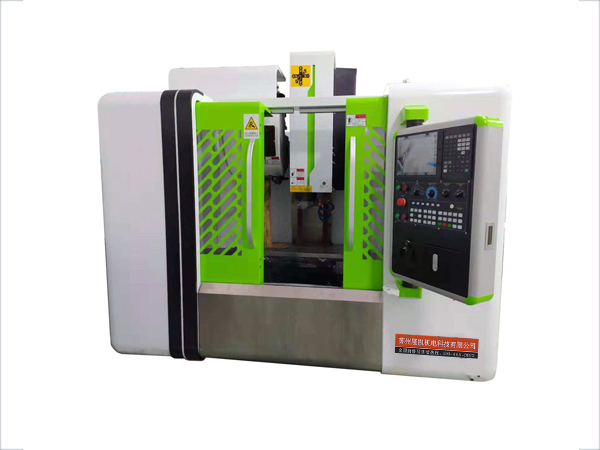

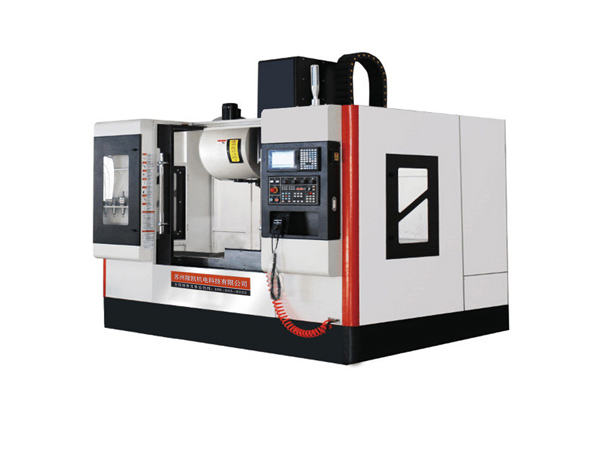

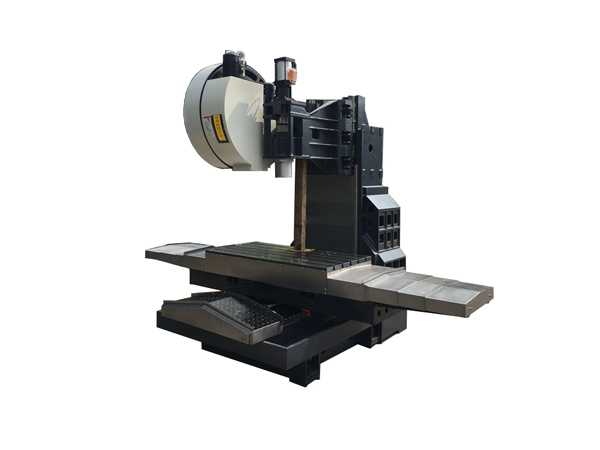

样品展示
