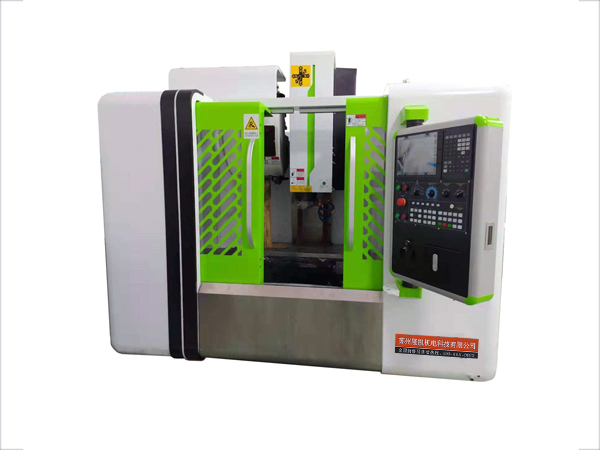

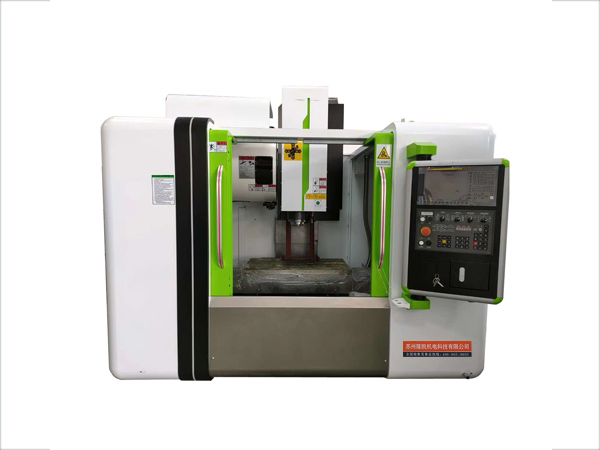

LK1060V加工中心
LK-1060V数控立式加工中心是我司针对小型五金零件及产品研发的一款高性价比立式加工中心。该机床具有整机结构强、精度稳定、故障率低、可靠性好的优点,是小型产品加工利器。
产品介绍
产品特点
技术参数
LK-1060V数控立式加工中心是我司针对小型五金零件及产品研发的一款高性价比立式加工中心。该机床具有整机结构强、精度稳定、故障率低、可靠性好的优点,是小型产品加工利器。
LK-1060V数控立式加工中心是我司针对小型五金零件及产品研发的一款高性价比立式加工中心。该机床具有整机结构强、精度稳定、故障率低、可靠性好的优点,是小型产品加工利器。
LK-1060V数控立式加工中心三轴采用线性滑轨,具有高刚性、高定位、低噪音、低摩擦特性,可做快速位移(48m/min)及或得较好循圆精度。

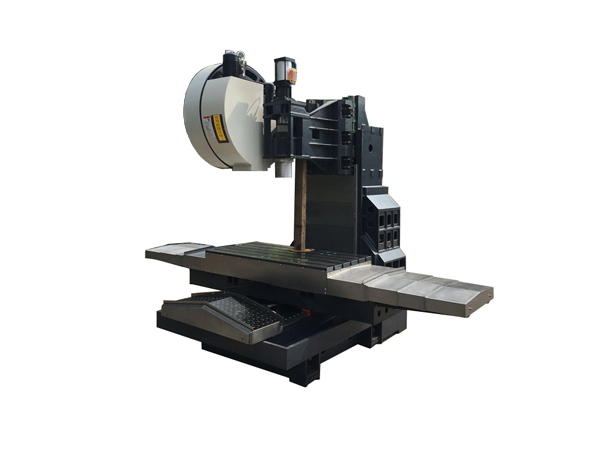

LK-1060V数控立式加工中心主结构铸件采用高品质的米汉纳铸铁,组织稳定,确保品质;铸件经由有限元分析法电脑计算分析,合理的结构强度及加强筋的搭配,提供机械之高刚性;超宽底座及立柱均为箱型结构体,鞍座加宽加长,重荷全支撑设计,结构坚实,可确保加工时之重负荷能力;主轴头内以筋骨强化结构,主轴头与立柱接触长度比率适当,提供主轴之稳固支撑。
LK-1060V数控立式加工中心机台配有防撞击装置,可吸收由工人操作失误引起的撞击而产生的振动,使撞击的损害减至较低,确保原有的精度;机台采用油水分离设计,可有效使润滑油与切削液分离,防止切削液因混合而劣化,影响加工品质;机台采用台湾高精度高刚性高精密主轴,皮带式主轴刚性强、可靠性高,直结式主轴高速高效高精度、噪声小、振动低,满足用户需求。
项目 | 单位 | LK-1060V |
X轴行程(左右) | mm | 1000 |
Y轴行程(前后) | mm | 580 |
Z轴行程(上下) | mm | 680 |
工作台面至主轴端面距离 | mm | 110-790 |
立柱最前端至主轴中心距离 | mm | 610 |
工作台面积(L*W) | mm | 1060*580 |
最大荷重 | kg | 800 |
T型槽(宽*间距*槽数) | mm | 18T*100*5 |
工作面高度 | mm | 880 |
X轴滚柱导螺杆 | mm | Φ40*P10 |
Y轴滚柱导螺杆 | mm | Φ40*P10 |
Z轴滚柱导螺杆 | mm | Φ40*P10 |
X轴线轨规格 | mm | 45(6滑块滚柱) |
Y轴线轨规格 | mm | 45(4滑块滚柱) |
Z轴线轨规格 | mm | 45(6滑块滚柱) |
快速位移(X/Y/Z) | m/min | 30/30/30 |
推荐X/Y/Z轴电机参数 | nm(kw) | 2.0/2.0/3.0 |
主轴转速 | rpm | 10000/12000 |
锥孔形式及安装尺寸 | kg | BT40∮150 |
传动方式(1:1) | mm | 直联式 |
推荐主轴选用电机参数 | kw | 7.5/11 |
定位精度 | mm | ±0.003/300 |
重复定位精度 | mm | ±0.003/300 |
机台尺寸占地空间(长*宽*高) | mm | 3200*2600*2650 |
机台重量 | kg | 7000 |

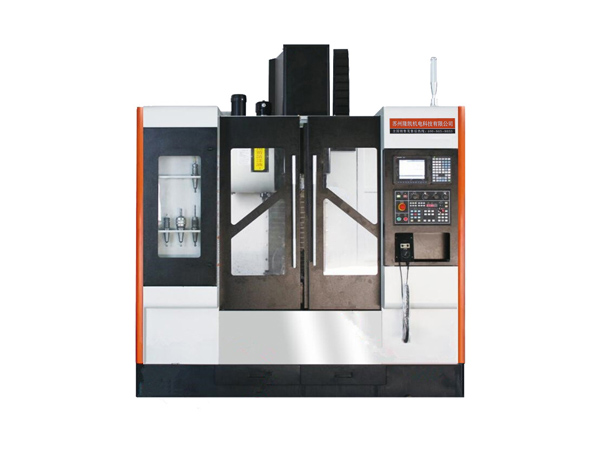

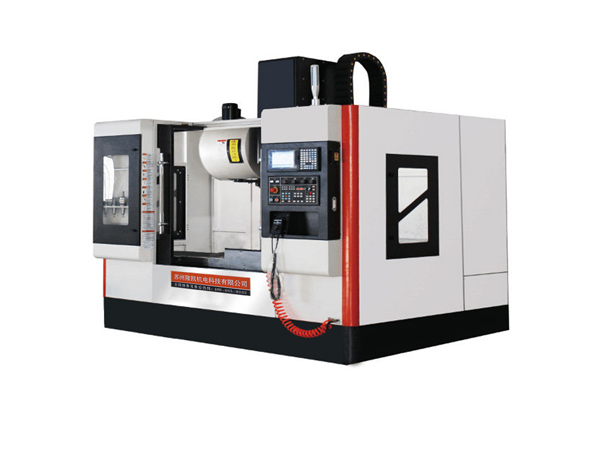

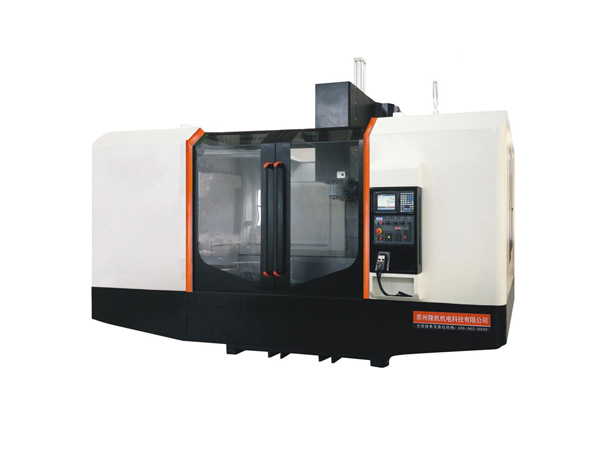

样品展示
