技术参数
整 |
| 设备型号 | 单位 | LK-400S |
机身 | 主机尺寸(长×宽×高) | mm | 1700*1300*2160 | |
设备总重量 | kg | 1500 | ||

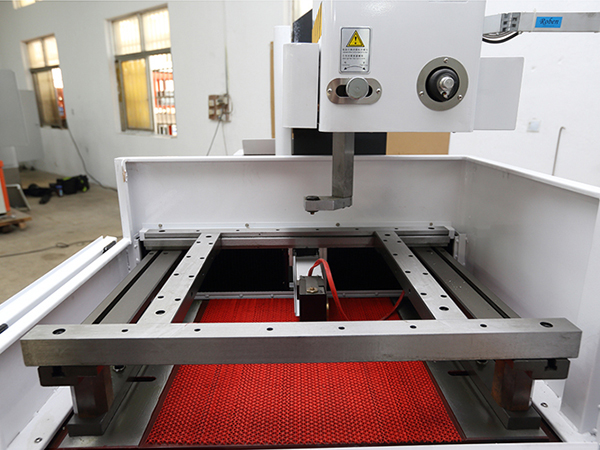

工作台 | 工作台尺寸（宽×长） | mm | 740*460 | |
行程 | X轴行程 | mm | 320 | |
Y轴行程 | mm | 400 | ||
Z轴行程 | mm | 350 | ||
数控电源 | 脉冲宽度 | us | 1-250 | |
运丝速度 | 档 | 0-3 | ||
切割次数 | 次 | 1-7 | ||
最小机械驱动当量 | um | 1 | ||
脉冲分辨率 | um | 0.4 | ||
加工能力 | 主轴行程（电动可调） | mm | 250 | |
最大切削斜度/工件厚度 |
| 6°～30°/80mm | ||
工作台最大承重 | kg | 300 | ||
加工精度 | 定位精度X/Y | mm | ≤0.01 | |
重复定位精度X/Y | mm | ≤0.005 | ||
多刀切割精度 | mm | ≤0.005( 40mm,割一修二，材料SKD11或Cr12,HRC58） | ||
最佳表面粗糙度 | um | Ra≤1.0(材料SKD11或Cr12,HRC58）) | ||
加工效率 | 最大切割效率 | mm2∕min | ≥220 | |
常用切割效率 | mm2∕min | ≥140 | ||
最大加工电流 | A | ≥6-8 | ||
加工电源空载电压 | V | 100 | ||
消耗功率 | KW | ≤2.3 | ||
走丝系统 | 电极丝直径 | mm | ∮0.12-∮0.2 | |
丝筒走丝速度 |
| 变频调速 | ||
紧丝方式 |
| 双向自动紧丝 | ||
走丝速度 | m/s | 3-12 | ||
工作液槽 | 过滤精度 | um | ＜10 | |
过滤方式 |
| 慢走丝过滤方式 | ||
工作液 |
| 专用切割液 | ||
环境和电力 | 电力 |
| 380V±10% / 50/60Hz / 2kVA | |
温度 |
| 温度15-30℃ / 湿度40-80% | ||
气压 | kpa | 86-106kpa |
设备配件
机床 | 序号 | 名 称 | 说 明 | 产 地 |
机身部分 | 1 | 床身 | 优质250树脂砂铸造 | 中国 |
2 | Ｘ．Ｙ轴丝杠 | 精密滚珠丝杠 | 台湾 | |
3 | X轴、Y轴导轨 | 精密直线导轨 | TBI | |
4 | 注油泵 | 电脑自动 | 中国 | |
5 | 导轮 | 加厚宝石导轮 | 国产定制 | |
6 | 红宝石导丝嘴 | 产品 | 国产 | |
7 | 换向开关 | 欧姆龙 | 日本 | |
8 | 过滤系统 | 慢丝过滤方式 | 隆凯 | |

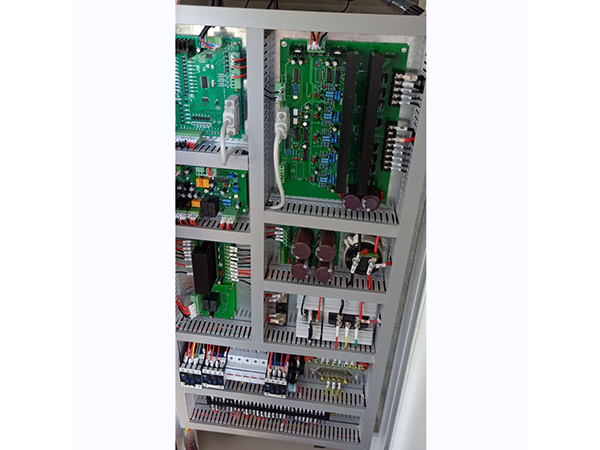

电源部分 | 9 | 电源控制柜 | 高性能控制电源 | 中走丝系统 |
10 | 工业控制计算机 | 无风扇双核CPU(4线程) | 隆凯 | |
11 | 工业显示屏 | 友达 | 台湾 | |
12 | 交流伺服电机 | 松下 | 日本 | |
13 | 交流伺服电机驱动器 | 松下 | 日本 | |
14 | 继电器 | 欧姆龙 | 日本 | |
15 | 接触器 | 施耐德 | 法国 |
