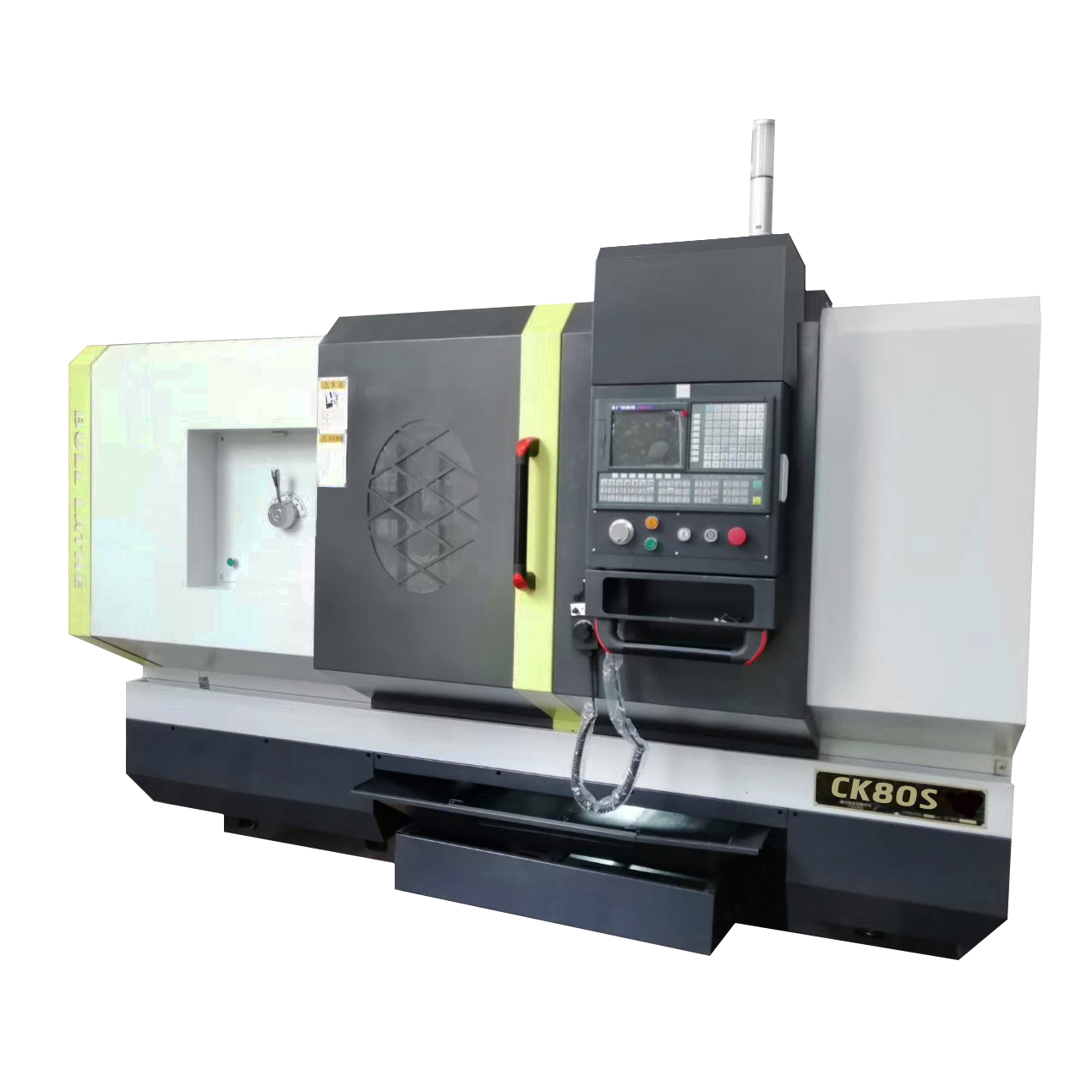

*本系列机床具有整机精度稳定性好、刚性强、低噪音。
*由于齿轮变速较大(i=21 ),使得调速范围较大,在中低速机床保持有较大扭矩,传动齿轮有较高强度,能承受因正反车、急停、及变速时产生的较大冲击力,变速时通过一个手柄实现高、中、低档变速,操作方便。
技术参数 | 标准配置 | |||||||||
项目 | 名称 | 参数 | 配件名称 | 品牌 | 备注 | |||||
主要规格 | 床身上最大回转直径 | 800 mm | 数控系统 | 广数 | 980TDI | 总线式 | ||||
导轨跨度 | 510mm | |||||||||
顶尖距 | 1000mm | 1500mm | 2000mm | 3500mm |
|
|
| |||
加工范围 | 床身上加工最大直径 | 800 mm |
|
|
| |||||
滑板上加工最大直径 | 550 mm |
|
|
| ||||||
最大加工工件长度 | 900mm | 1400mm | 1900mm | 3400mm | 伺服主电机 | 国产 | 广数 |
| ||
最大棒材直径 | Φ103mm | X轴伺服电机 | 国产 | 广数 | 总线绝对式 | |||||
进给轴 | X轴有效行程 | 410mm | Z轴伺服电机 | 国产 | 广数 | 总线绝对式 | ||||
Z轴有效行程 | 1000mm | 1500mm | 2000mm | 3500mm | 主轴 | 国产 |
|
| ||
X、Z轴快速速度 | 6m/min、8m/min | 主轴轴承 | 国产 | HRB/CSC |
| |||||
X轴伺服电机 | 6N.m | 丝杆轴承 | 国产 | HRB/CSC |
| |||||
Z轴伺服电机 | 10N.m | 15N.m | X轴滚珠丝杆 | 国产 | BTP/NMC |
| ||||
主轴 | 主轴鼻端型式 | A2-11 | Z轴滚珠丝杆 | 国产 | BTP/NMC |
| ||||
主轴通孔直径 | Φ105mm | 钣金 | 国产 |
| 封闭式 | |||||
主轴转速范围 | 手动三档50~1000r/min H:400~1000r/min M:100~400r/min L:50~200r/min | 手动三爪卡盘 | 国产 | 环球 |
| |||||
主轴马达功率 | 15/11kW | 刀架 | 国产 | 亚兴/宏达 |
| |||||
卡盘规格 | 手动12寸 | 自动润滑系统 | 国产 | DALOMA | 带过滤器 | |||||
精度 | 加工精度 | IT6-IT7 | 冷却系统 | 国产 | 山川 |
| ||||
加工粗糙度 | ≤Ra2.15μm | |||||||||
X、Z轴重复精度 | ±0.003、±0.005mm | 三色灯 | 国产 | ONN/欧洁 |
| |||||
X、Z轴定位精度 | ±0.006、±0.01mm | |||||||||
尾座 | 尾座套筒规格 | MT5 | 接触器 | 美国/法国 | 霍尼韦尔/施耐德 |
| ||||
尾座套筒行程 | 150mm | 继电器 | 日本 | 和泉 |
| |||||
尾座套筒直径 | 90mm | 技术手册 | ||||||||
横向最大移动量 | ±15 mm | 机床使用说明书(机械)、电路图册、合格证、装箱单、系统操作手册、电路图册 | ||||||||
刀架 | 刀方规格 | 32×32 mm² | ||||||||
刀架形式 | 立式四工位 | |||||||||
其他 | 床身结构形式 | 山形轨+平面轨 | 特殊可选配项目 | |||||||
润滑形式 | 自动 | 未配 | ||||||||
外形尺寸及重量 | 长*宽*高 | 1000规格2981.5mm*1828mm*1946mm | ||||||||
1500规格3481.5mm*1828mm*1946mm | ||||||||||
2000规格3981.5mm*1828mm*1946mm | ||||||||||
3000规格5481.5mm*1828mm*1946mm | ||||||||||
重量 | 3000kg | 3500kg | 4000kg | 5200kg |
