步进中走丝线切割

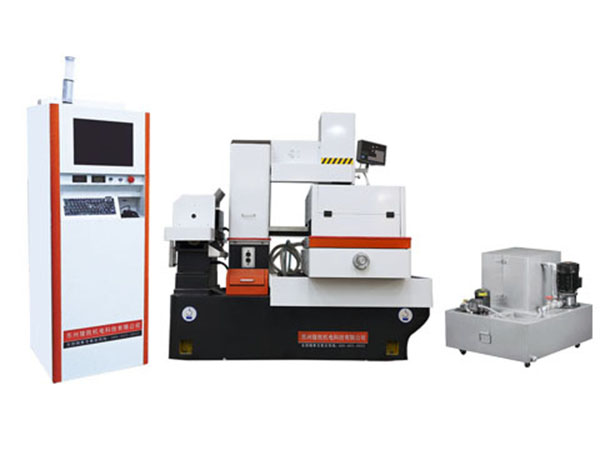

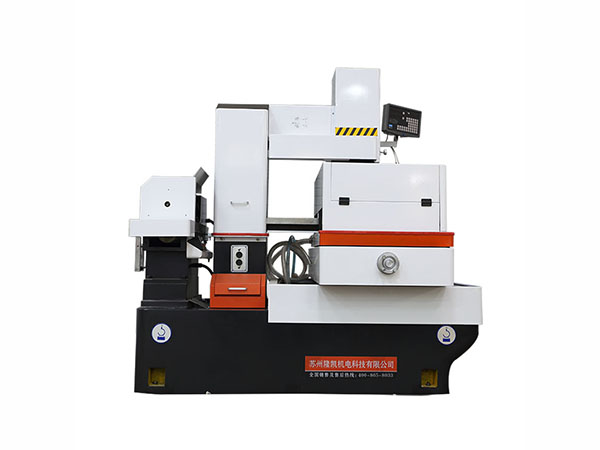

本机是利用电极线和高频电源,在CNC系统控制下,按预定轨迹对工件进行电火花切割加工的线切割机床。
全国热线

400-8658-033

产品介绍 产品特点 技术参数
本机是利用电极线和高频电源,在CNC系统控制下,按预定轨迹对工件进行电火花切割加工的线切割机床。该机床刚性较好、运行平稳、功能强、操作方便可靠,适合加工高精度、高韧性、难加工的导电金属模具,复杂的金属零件和样板。
产品特点:
1.确保X/Y方向工作台移动时,不会超出底座范围,特别是在用户加工较重工件时,机床工件在加工过程中,大限度减少托板变形量。
2. 托板的长轴在下,重心更低。
3. 运丝采用品牌直线导轨,且导轨跨度加大,运行更可靠,寿命更长。
4. Z轴升降行程可以达到300mm。
5. 润滑油路与冷却水路分开,机床产生润滑废油,直接排入单独的油罐,避免流入装乳化液的水箱,造成污染。

产品配件:
1.广泛应用于加工各种冲模。
2.可以加工微细异形孔、窄缝和复杂形状的工件
3.加工样板和成型刀具。
4.加工粉末冶金模、镶拼型腔模、拉丝模、波纹板成型模
5.加工硬质材料、切割薄片,切割贵重金属材料。
6.加工凸轮,特殊的齿轮。
7.适合于小批量、多品种零件的加工,减少模具制作费用,缩短生产周期。

机床

序号

名 称

说 明

产 地

机身部分

1

床身

250树脂砂铸造

中国

2

X、轴丝杠

精密滚珠丝杠

台湾

3

X轴、Y轴导轨

精密直线导轨

TBI

4

注油泵

电脑自动

中国

5

导轮

加厚宝石导轮

国产定制

6

红宝石导丝嘴

专利产品

国产

7

换向开关

欧姆龙

日本

8

过滤系统

慢丝过滤方式

隆凯

电源部分

9

电源控制柜

高性能控制电源

中走丝系统

10

工业控制计算机

无风扇双核CPU(4线程)

隆凯

11

工业显示屏

友达

台湾

12

交流伺服电机

松下

日本

13

交流伺服电机驱动器

松下

日本

14

继电器

欧姆龙

日本

15

接触器

施耐德

法国


序号 项目 参数
1 机型 LK系列中走丝
2 电器电柜形式 立柜(走进电机型)
3 导轨 直线导轨
4 丝杠形式 滚珠丝杠
5 XYUV运动电机形式 交流伺服电机
6 运丝电机工作方式 变频器调速1~12m/s
7 机床防护 环保防护罩
8 工作台尺寸 740*460~1180*750
9 X、Y轴向行程 320*400~630*800
10 U、V轴行程 ±35×±35mm
11 加工锥度/加工厚度 士6°~30°/80mm
12 最大直线切割厚度 300~350mm(Z轴电动升降)
13 控制方式 4轴联动
14 最大承载重量 300~1200kg
15 重复定位精度X/Y ≤0.005mm
16 多刀切割精度 ≤0.005(40mm,割一修二,材料SKD11或Cr12,HRC58)
17 表面粗糙度(直线切割,H≤40mm) Ra≤1.0 u m
18 最大加工效率Cr12,H=60mm ≥220mm2/ min
19 常用切割效率 ≥140mm2/ min
20 最大加工电流 ≥6-8A
21 加工电源空载电压 100v
22 消耗功率 ≤2.3KW
23 电极丝直径 ∮0.12-∮0.2mm
24 丝筒走丝速度 变频调速
25 紧丝方式 双向自动紧丝
26 走丝速度 3~12m/s
27 切割电源 无阻高频电源系统
28 操作系统 Windows 98/XP(依据控制软件)
29 控制系统 标配DF3A(可另选AUTOCUT/HL/HF等)
30 通讯接口 LAN、RS232、USB
31 操作功能 绘制或CAD图形导入
32 工作液箱容积 55L
33 工作液过滤方式 滤网过滤
34 整机重量 1500~3800 kg
35 主机外形尺寸 1700*1300*2160~2410*2060*2250
36 电柜尺寸 730×630×1820mm
37 工作液 专用切割液
38 电力 380V±10%/ 50/60Hz / 2kVA
39 温度 温度15-30℃/湿度40-80%
40 气压 86-106kpa

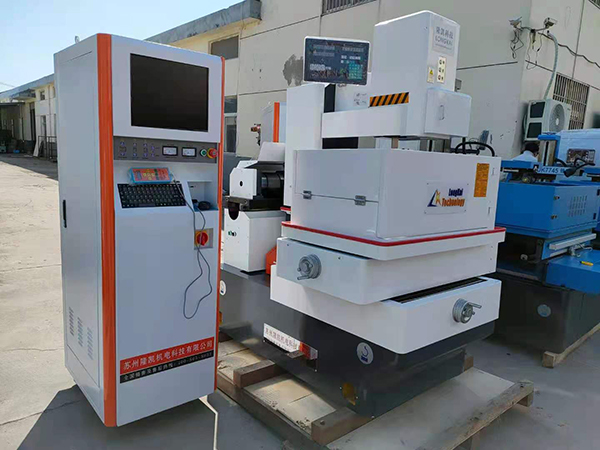

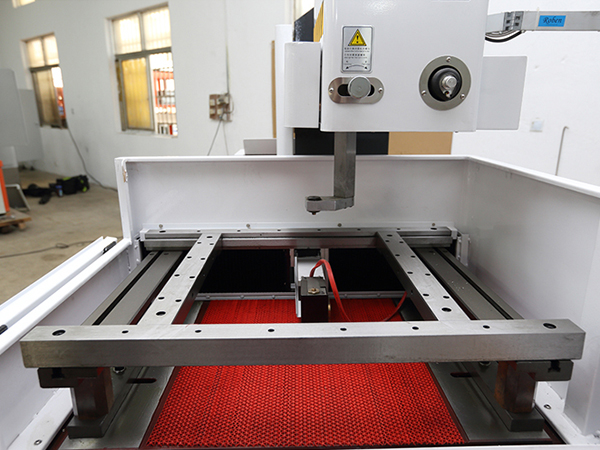

样品展示
