LK-855SL加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。
400-8658-033
LK-855SL加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工需求。
产品特点
LK-855SL加工中心能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可配第四旋转轴,以满足特殊零件的加工需求。

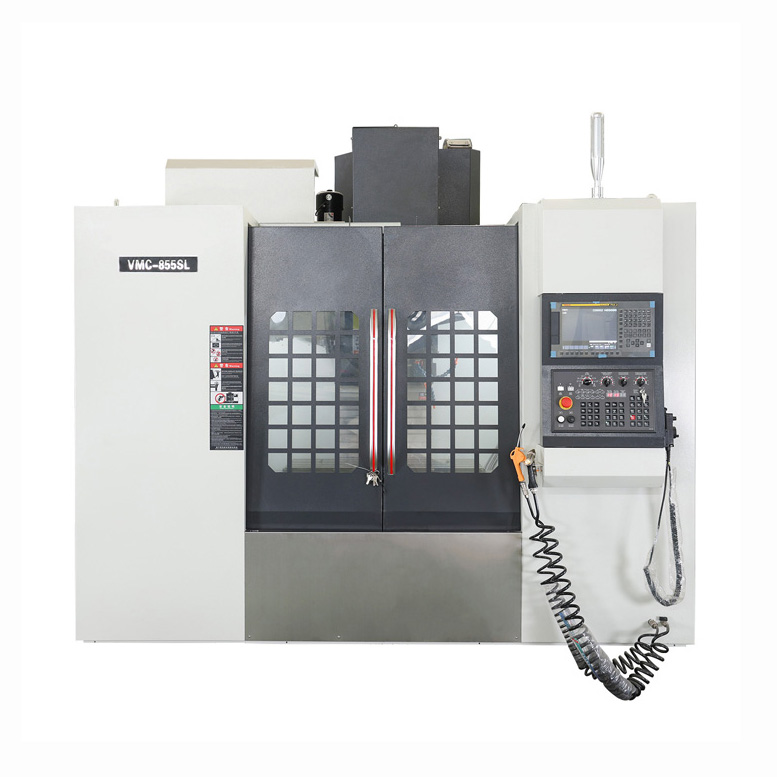

LK-855SL加工中心整机为高刚性的C型结构设计直连式主轴结构,提高传动精度。提供良好的加工光洁度和更高。X、Y、Z三轴45mm台湾上银超宽线轨,以保证机床加工刚性。

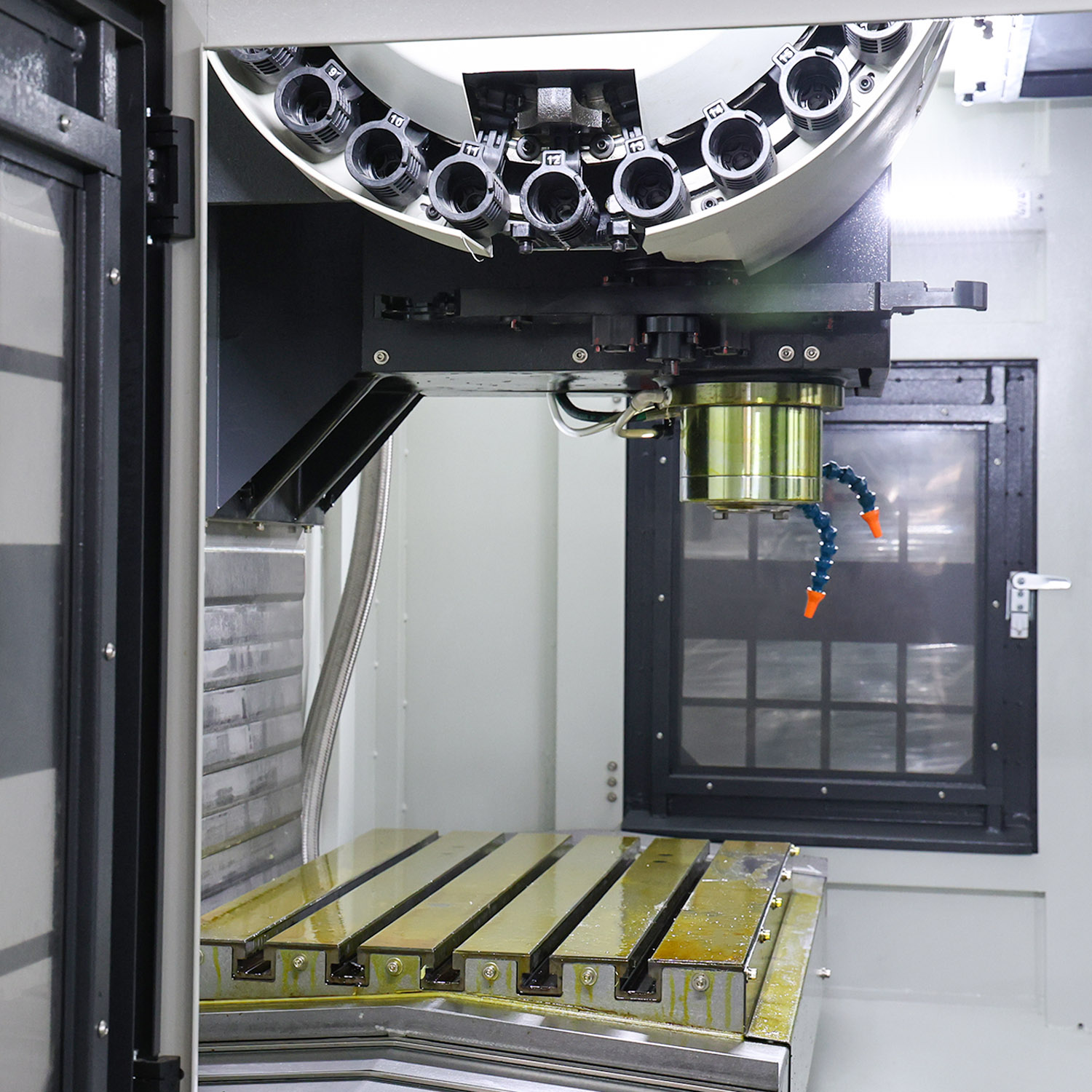

台湾高速,高精度主轴8000rpm。台湾斗笠式刀库,刀库容量16把。冷却系统采用大流量,高扬程水泵,保证在高速切削下具有充分的冷却。LK-855SL加工中心整机采用封闭防护罩,全封闭电柜,安全、美观。
产品型号 | LK-855SL | |

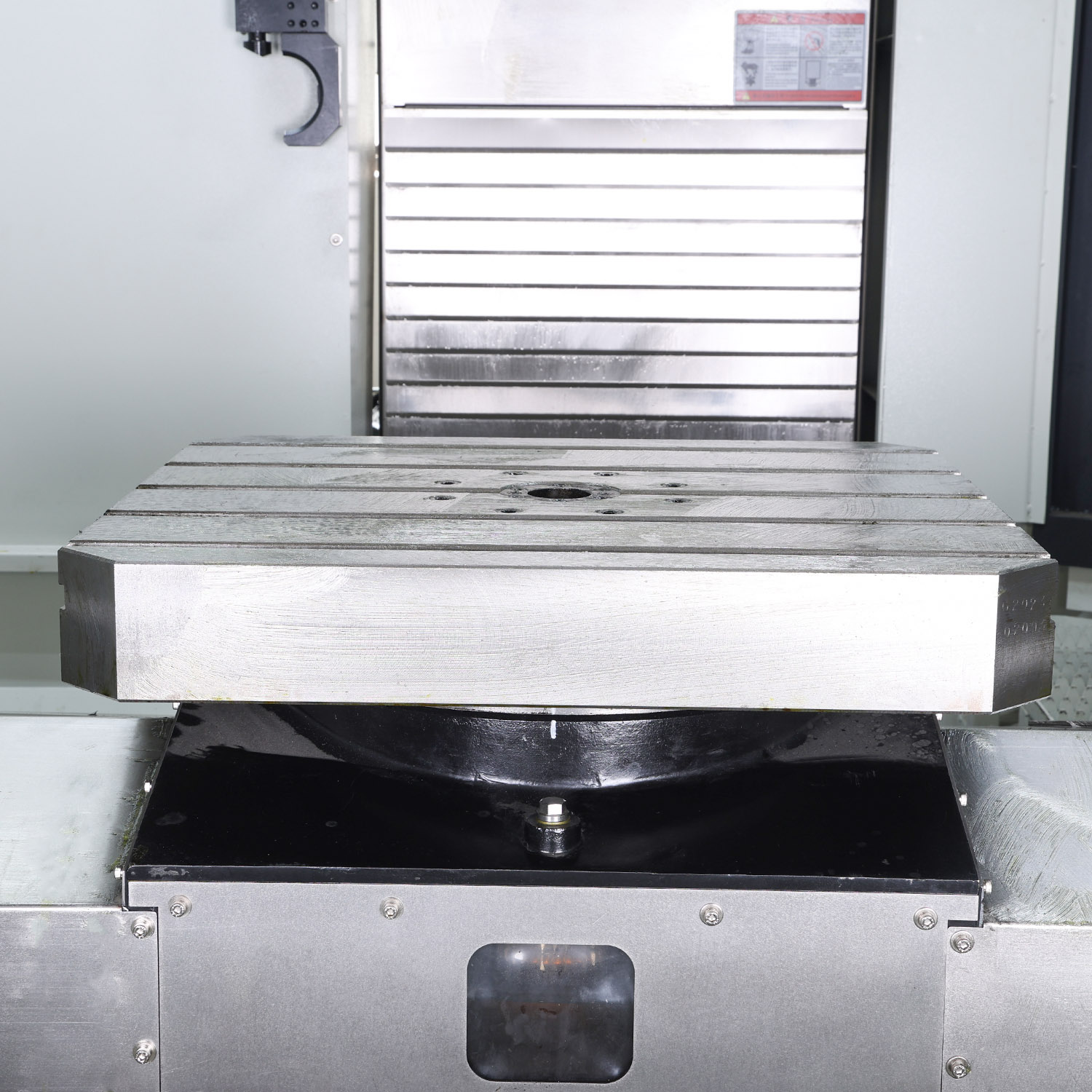

工作台 | 工作台尺寸 | 1000*550mm |
工作台承重 | 450kg | |
T型槽宽度 | 5-18/90mm | |
加工范围 | X轴行程 | 800mm |
Y轴行程 | 550mm | |
Z轴行程 | 550mm | |
主轴端面至工作台距离 | 150-700mm | |
主轴 | 锥孔型号 | BT40 |
拉钉规格 | P40T-I(MAS403) | |
转速范围 | 10-10000rpm | |
进给 | 切削进给速度范围 | 10m/min |
X轴快速移动 | 36m/min | |
Y轴快速移动 | 36m/min | |
Z轴快速移动 | 36m/min | |
系统配置 | FANUC Oi MF | |
电机配置 | X轴电机 | biS22/3000 |
Y轴电机 | biS22/3000 | |
Z轴电机 | biS22B/3000 | |
主轴电机 | biI12/10000SP | |
配件 | 三轴导轨规格(XYZ) | X轴2-35#滚柱线轨 |
Y轴2-45#滚柱线轨 | ||
Z轴2-45#滚柱线轨k | ||
三轴丝杆规格(XYZ) | X轴Φ40/16 | |
Y轴Φ40/16 | ||
Z轴Φ40/16 | ||
轴承规格 | X轴30TAC62B | |
Y轴30TAC62B | ||
Z轴30TAC62B | ||
主机外形尺寸 | 约 2650*2200*2800mm | |
主机重量 | 5T |
