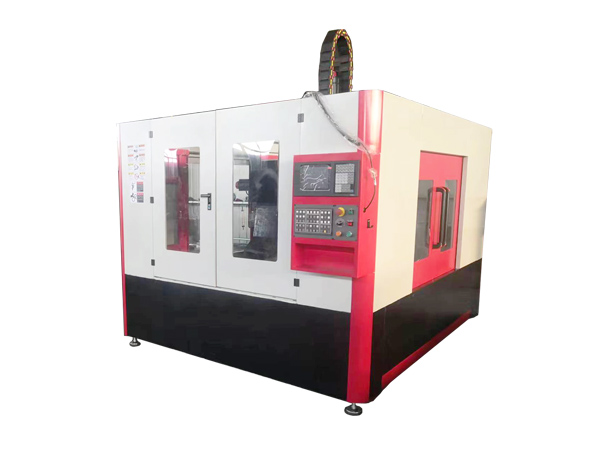

LK1620数控钻铣床
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。
产品介绍
产品特点
技术参数
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好
一、机床用途：
龙门数控钻床主要用于矩形管/板/结构件类零件的钻孔/沉孔/倒角/攻丝和轻铣。
普通摇臂钻一人操作一台,需要划线,钻模及加工引孔,劳动强度大,不能达到连续工作,安全隐患大,工件精度差,一致性差.数控钻攻解决以上问题,一人可以操作多台,可实现编程,三轴联动自动定位,劳动强度低,实现连续工作,增加产出效率,安全隐患小,工件精度高,一致性好
二、机床结构：
1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。

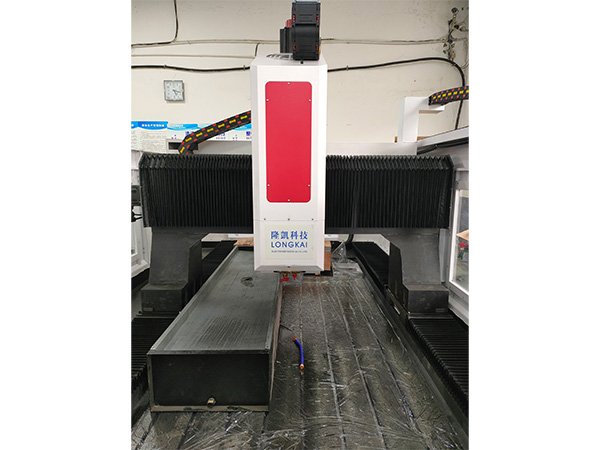

2、龙门数控钻床机床采用床身工作台固定，龙门移动的形式。
（减震龙门式结构）
3、床身、立柱，工作台，龙门为HT250铸造结构件，支架为矩形管焊接件，加工前经高温退火，半精加工后二次退火去除应力，然后再精加工，可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽，台面数控精磨而成，保证工作台面精度。
4、龙门数控钻床共有3个数控轴，床身上装有重型直线导轨，龙门可沿导轨作纵向运动（x轴），龙门横梁上也装有直线导轨，溜板可沿导轨作横向运动（y轴），溜板上装有滑块，动力头上装有导轨，动力头可在溜板上作垂直方向运动（z轴），x、y、z轴都采用数控伺服电机加滚珠丝杠驱动。
5、动力头主轴采用精密主轴，伺服主轴电机驱动，可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀，配有气动打刀缸，实现一键换刀，精度更高，实现高速切削。

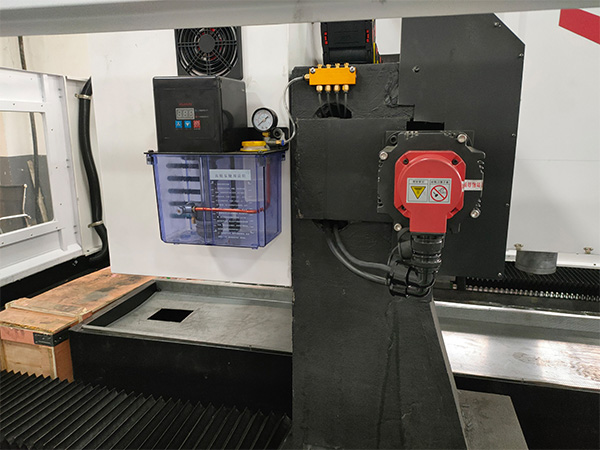

6、机床采用水冷，配备冷却液供给、回收、循环系统,配备自动油路润滑系统，保证直线导轨与滚珠丝杠的平稳长久有效工作。（配备高速内出水主轴，可使用 中心出水刀具 如：U钻、铲钻、皇冠钻、合金内冷钻头、取芯钻等）
7、控制采用凯恩帝数控系统，电驱采用高精度系列伺服电机驱动，配备RS232接口和彩色显示屏，中文操作界面，可现场/外部USB输入工件，操作简便，配备全数字高速手轮，使您的操作更方便快捷。
技术参数
型 号 | LK-1620 |
最大加工工件尺寸 | 长×宽（mm） | 2000×1600 |
工件最大厚度（mm） | 400 |
垂直滑枕式钻削动力头 | 数量（个） | 1 |
主轴锥孔 | BT40 |
钻孔直径（mm） | Φ3-Φ36 |
攻丝直径（mm） | M6-M26 |
主轴转速（r/min） | 30~3000 |
伺服主轴电机功率（kw） 扭矩（N.m）瞬时扭矩可增加300% | 18.5Kw （100N.m） |
主轴下端面到工作台距离（mm）（mm） | 200-600mm |
动力头横向移动（X轴） | 最大行程（mm） | 1500 |
X轴移动速度（m/min） | 0~8 |
X轴伺服电机功率（kw） | 2.4 |
动梁纵向移动（Y轴） | 最大行程（mm） | 2000 |
Y轴移动速度（m/min） | 0~>8 |
Y轴伺服电机功率（kw） | 2.4*>2 |
垂直滑枕进给运动（Z轴） | 最大行程（mm） | 370 |
Z轴移动速度（m/min） | 0~4 |
Z轴伺服电机功率（kw） | 2.4*1抱闸（15N.m) |
机床外形尺寸 | 长×宽×高（mm） | 2800*2400*2300 |
三轴定位精度 | X/Y/Z | ±0.05 |
三轴重复定位精度 | X/Y/Z | ±0.025 |
毛重（t） | （约）9.5 |
主要部件
名称 | 品牌 | 产地 |
直线导轨、方轨滑块 | 上银/方轨/法兰滑块 | 中国台湾 |
滚珠丝杠 | 蓝海/上银/滚珠丝杠 | 中国台湾 |
数控系统 | 凯恩帝 | 中国北京 |
绝度值伺服电机及驱动器 | 凯恩帝 | 中国北京 |
伺服主轴电机 | 超同步 | 中国北京 |
BT40机械主轴 | 景耀主轴/角接触轴承 | 中国 |
气动打刀缸 | 亚德客 | 台湾 |
同步带 | 伏龙8M*50 | 合资 |
接近开关 | 德力西/奥托尼克斯 | 韩国 |
其他主要电气元件 | 欧姆龙/施耐德/德力西 | |
手持遥控盒 | 凯恩帝 | 合资 |
电线电缆 | 上海易初高屏蔽线 | 国产 |
容积式自动润滑系统 | 沪润 | 台湾 |
高柔屏蔽线缆 | 易初 | 合资 |

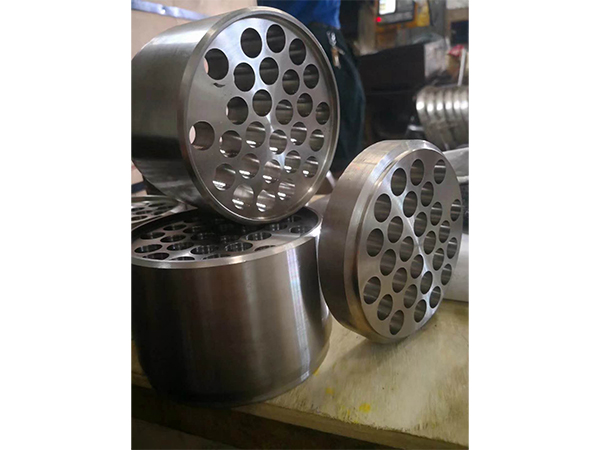

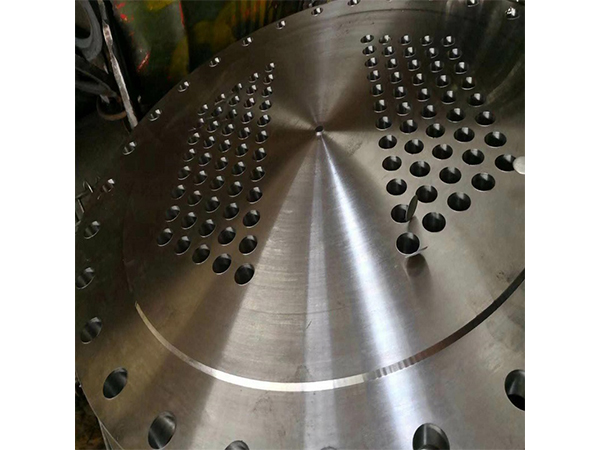

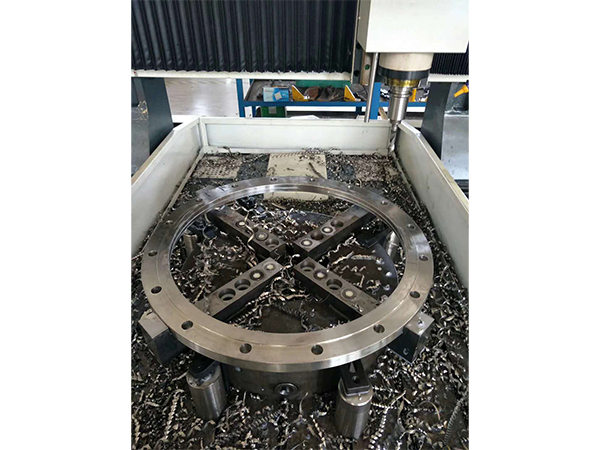

样品展示
