序号

项目

参数

1

机型

国标120；快走丝

2

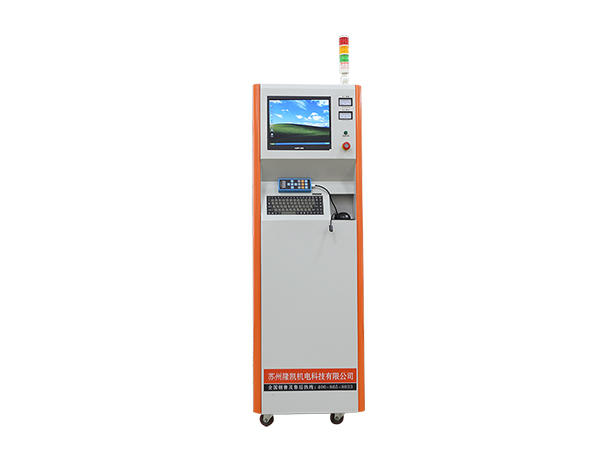

电器电柜形式

立柜

3

导轨

镶钢导轨

4

丝杠形式

滚珠丝杠

5

XYUV运动电机形式

反应式步进电机

6

运丝电机工作方式

变频器调速1~12m/s

7

机床防护

环保防护罩

8

运动轴运动分辨率

0.001mm

9

工作台尺寸

1900X1500mm

10

X、Y轴向行程

1200X1400mm

11

U、V轴行程

±35×±35mm

12

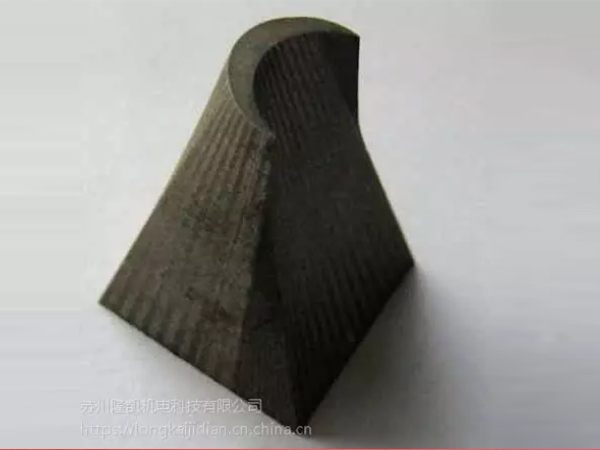

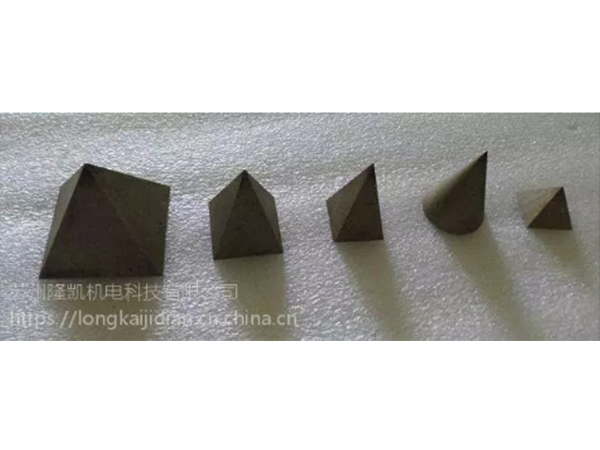

加工锥度/加工厚度

±6°/80mm

13

最大直线切割厚度

1000mm（Z轴手动升降）

14

控制方式

4轴联动

15

最大承载重量

1800kg

16

最大加工电流

8A

17

最大加工效率Cr12,H=60mm

≥180 mm²/m

18

表面粗糙度（直线切割，H≤40mm）

Ra≤2.5μm

19

切割精度Cr12,H=40mm

≤0.015mm

20

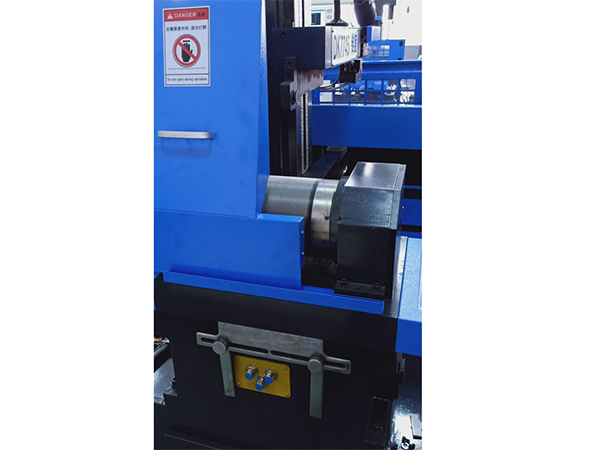

储丝筒径向跳动

≤0.02mm

21

钼丝直径范围

0.12~0.22mm

22

储丝筒储丝量

250m

23

钼丝损耗Cr12,H=40mm

≤0.02mm /300000mm²

24

切割电源

无阻高频电源系统

25

操作系统

Windows XP

26

控制系统

AUTOCUT

27

通讯接口

LAN、RS232、USB

28

操作功能

绘制或CAD图形导入

29

工作液箱容积

55L

30

工作液过滤方式

滤网过滤

31

整机重量

7500 kg

32

主机外形尺寸

3800x3800x2700mm

33

电柜尺寸

730×630×1820mm

34

电器额定功率

≤ 2kW
