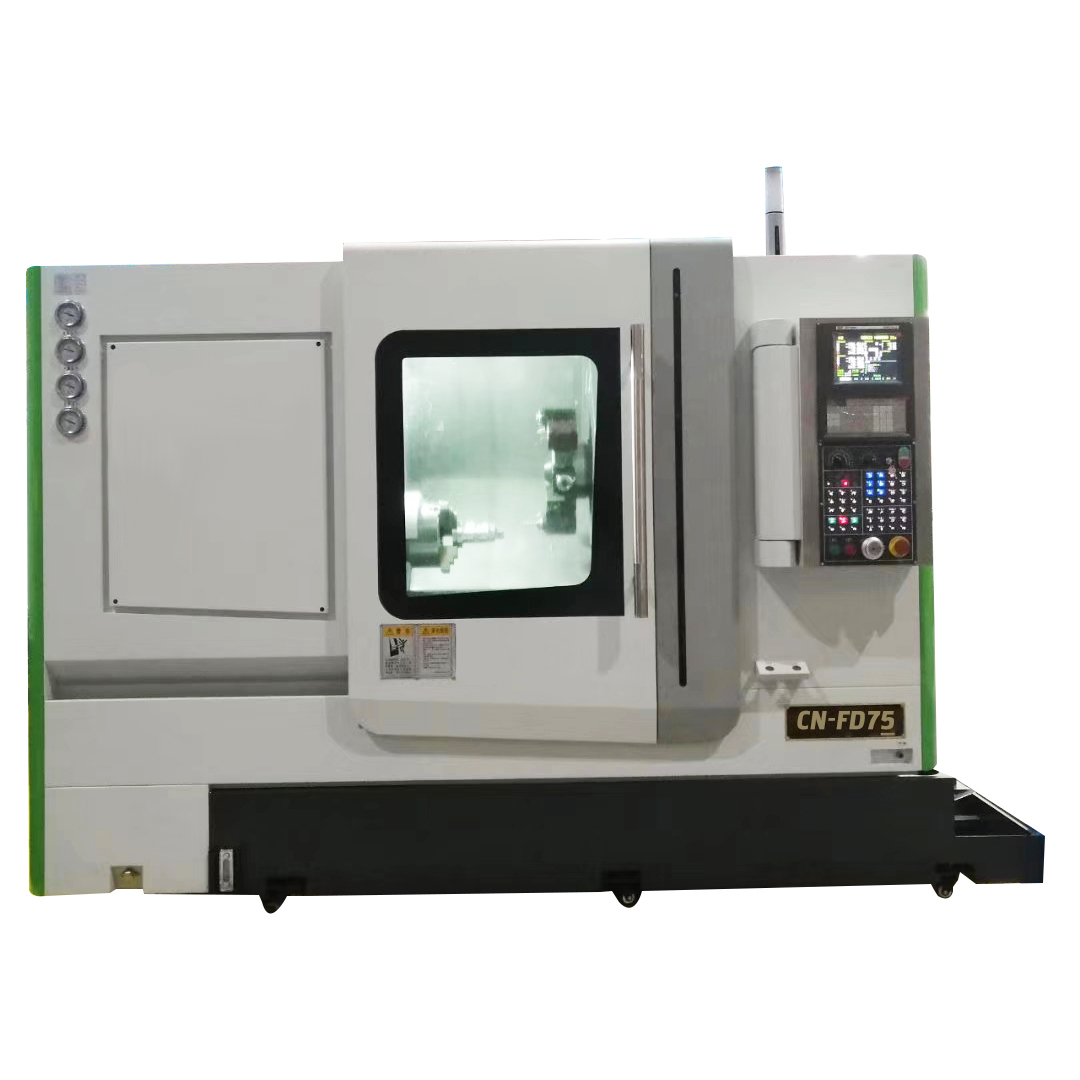

*采用Y轴动力刀塔结构，加工范围广(最大加工直径可达 230mm-310mm; 最大加工长度可30mm-475mm)，大幅提升工艺灵活性;动力头转速高(连续 24 运转可达4000-5000转)，大幅提升加工节拍效率;
400-8658-033
*机床底座采用有限元分析进行优化设计，具有较好的刚性;
*X/Z 轴采用预拉伸结构，减少了热变形对 X/Z 轴精度的影响并提高了X/Z 轴刚性;
*排屑方式可侧排可后排，对车间布局适应性强;
*该机型特别适合加工轴类、管类及盘类零件，具有速度快、精度高、光洁度好、尺寸一致性稳定等优点。
技术参数 | 标准配置 | |||||||
项目 | 名称 | 参数 | 配件名称 | 品牌 | 备注 | |||
主要规格 | 床身上最大回转直径 | 520mm | 数控系统 | 台湾 | 新代22TB | 总线式 | ||
|
|
|
| |||||
加工范围 | 加工最大直径 | 310 mm | 伺服主电机 | 台湾 | 新代 |
| ||
最大加工工件长度 | 475mm | 1025mm | X/Z/Y/S轴伺服电机 | 台湾 | 新代 | 总线绝对式 | ||
最大棒材直径 | Φ74mm | 磁环编码器 | 台湾 | 新代 |
| |||
进给轴 | X轴有效行程 | 200mm | 刹车装置 | 国产 | RZ |
| ||
Z轴有效行程 | 680mm | 1230mm | 主轴 | 国产 |
|
| ||
X、Z轴快速速度 | 20m/min、24m/min | 主轴轴承 | 日本 | NACHI/NTN |
| |||
X轴伺服电机 | 15N.m | 丝杆轴承 | 台湾/日本 | TPI/NSK |
| |||
Z轴伺服电机 | 15N.m | 滚珠丝杆 | 台湾 | 上银/银泰 |
| |||
Y轴伺服电机 | 10N.m | 直线导轨 | 台湾 | 上银/银泰 |
| |||
动力S轴伺服电机 | 11.5N.m | 液压卡盘 | 台湾 | 宝立 |
| |||
主轴 | 主轴鼻端型式 | A2-8 | 液压油缸 | 台湾 | 宝立 |
| ||
主轴通孔直径 | Φ90mm | 动力刀塔 | 台湾 | SWIFT |
| |||
主轴转速范围 | 无级调速：30~3000r/min | 自动润滑系统 | 国产 | DALOMA | 带过滤器 | |||
主轴马达功率 | 18.5/15kW | 冷却系统 | 国产 | 德洋 |
| |||
卡盘规格 | 液压10寸 | 液压站 | 国产 | 嘉沵 |
| |||
精度 | 加工精度 | IT5-IT6 | 三色灯 | 国产 | ONN/欧洁 |
| ||
加工粗糙度 | ≤Ra1.25μm | |||||||
X、Z轴重复精度 | ±0.0025、±0.005mm | 接触器
| 美国/法国 | 霍尼韦尔/施耐德 |
| |||
X、Z轴定位精度 | ±0.005、±0.009mm | |||||||
液压尾座 | 尾座套筒规格 | MT5 | 继电器 | 日本 | 和泉 |
| ||
尾座套筒行程 | 120mm（液压驱动） | 技术手册 | ||||||
尾座套筒直径 | 85mm | 机床使用说明书（机械）、电路图册、合格证、装箱单、系统操作手册、电路图册 | ||||||
尾座移动方式 | 鞍座带动 | |||||||
动力刀塔 | 刀塔形式 | 卧式动力12工位（带Y轴） | ||||||
刀具最高转速 | 4000/min | |||||||
Y轴行程 | ±50mm | |||||||
刀具尺寸 | 外圆刀 | 20X20mm | ||||||
镗刀 | Φ25mm | |||||||
动力刀座 | BMT45（Φ1-16mm） | |||||||
刀盘可否就近换刀 | 可 | 特殊可选配项目 | ||||||
其他 | 床身结构形式 | 一体式铸造45° | 未配 | |||||
润滑形式 | 自动 | |||||||
外形尺寸及重量 | 长*宽*高 | 680规格3134mm*1800mm*1900mm | ||||||
1230规格3684mm*1800mm*1900mm | ||||||||
重量 | 4800kg | 5600kg | ||||||
