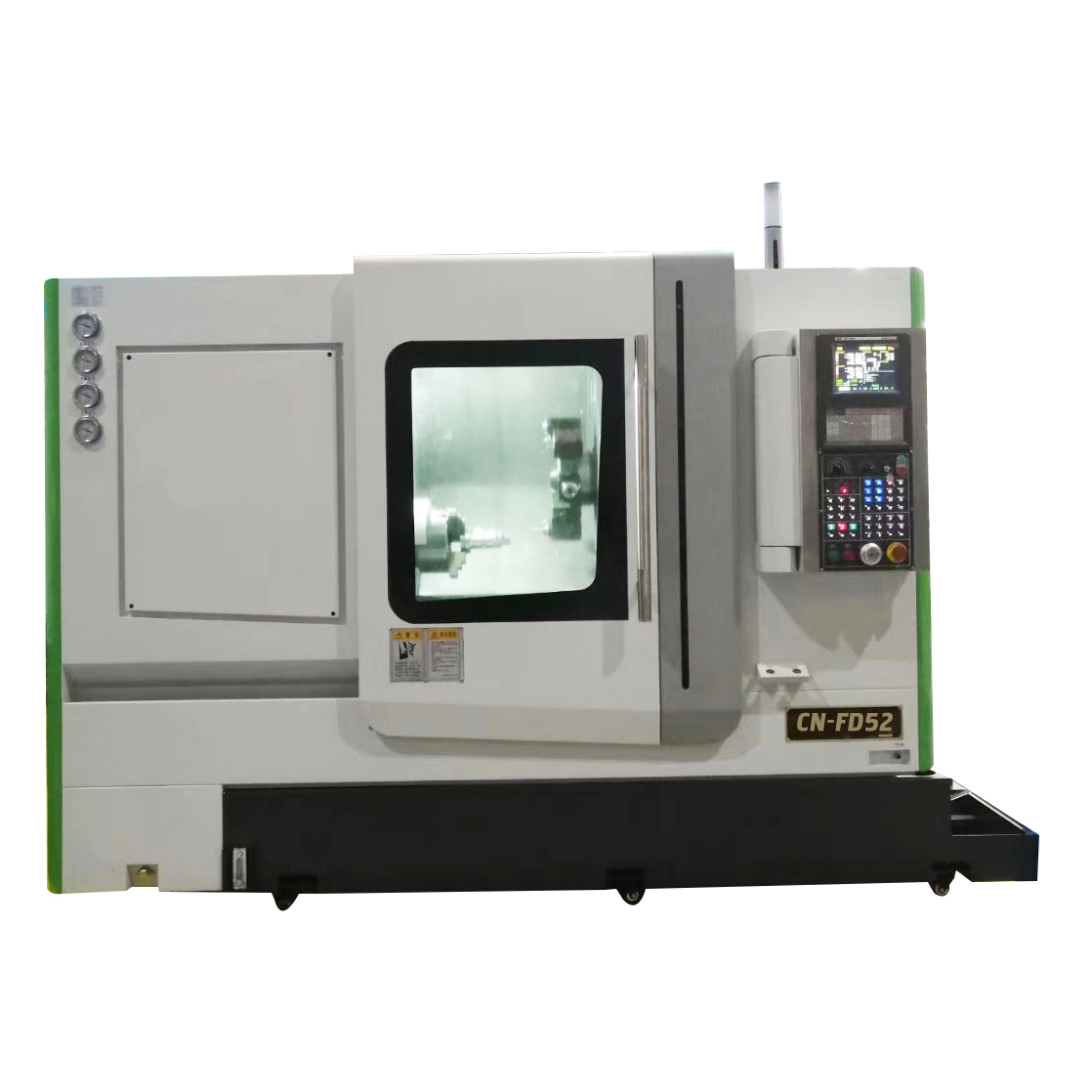

*机床底座采用有限元分析进行优化设计，具有较好的刚性;
*X/Z 轴采用预拉伸结构，减少了热变形对 X/Z 轴精度的影响并提高了X/Z 轴刚性;
*排屑方式可侧排可后排，对车间布局适应性强;
*该机型特别适合加工轴类、管类及盘类零件，具有速度快、精度高、光洁度好、尺寸一致性稳定等优点。
技术参数 | 标准配置 | |||||||||
项目 | 名称 | 参数 | 配件名称 | 品牌 | 备注 | |||||
主要规格 | 床身上最大回转直径 | 500mm | 数控系统 | 台湾 | 新代22TB | 总线式 | ||||
伺服主电机 | 台湾 | 新代 |
| |||||||
加工范围 | 加工最大直径 | 230 mm | X/Z/Y轴伺服电机 | 台湾 | 新代 | 总线绝对式 | ||||
最大加工工件长度 | 280mm | 430mm | 730mm | 1080mm | 动力S轴伺服电机 | 日本 | 安川 | 总线绝对式 | ||
最大棒材直径 | Φ51mm | 磁环编码器 | 台湾 | 新代 |
| |||||
进给轴 | X轴有效行程 | 135mm | 刹车装置 | 国产 | RZ |
| ||||
Z轴有效行程 | 310mm | 460mm | 760mm | 1110mm | 主轴 | 国产 |
|
| ||
X、Z轴快速速度 | 20m/min、24m/min | 主轴轴承 | 台湾 | TPI |
| |||||
X轴伺服电机 | 15N.m | 丝杆轴承 | 台湾/日本 | TPI/NSK |
| |||||
Z轴伺服电机 | 11.5N.m | 滚珠丝杆 | 台湾 | 上银/银泰 |
| |||||
Y轴伺服电机 | 10N.m | 直线导轨 | 台湾 | 上银/银泰 |
| |||||
动力S轴伺服电机 | 9.8N.m | 液压卡盘 | 台湾 | 宝立 |
| |||||
主轴 | 主轴鼻端型式 | A2-6 | 液压油缸 | 台湾 | 宝立 |
| ||||
主轴通孔直径 | Φ62mm | 动力刀塔 | 台湾 | SWIFT |
| |||||
主轴转速范围 | 无级调速：35~4000r/min | 自动润滑系统 | 国产 | DALOMA | 带过滤器 | |||||
主轴马达功率 | 15/11kW | 冷却系统 | 国产 | 德洋 |
| |||||
卡盘规格 | 液压8寸 | 液压站 | 国产 | 嘉沵 |
| |||||
精度 | 加工精度 | IT5-IT6 | 三色灯 | 国产 | ONN/欧洁 |
| ||||
加工粗糙度 | ≤Ra1.25μm | |||||||||
X、Z轴重复精度 | ±0.0025、±0.005mm | 接触器
| 美国/法国 | 霍尼韦尔/施耐德 |
| |||||
X、Z轴定位精度 | ±0.005、±0.009mm | |||||||||
液压尾座 | 尾座套筒规格 | MT4 | 继电器 | 日本 | 和泉 |
| ||||
尾座套筒行程 | 110mm | 技术手册 | ||||||||
尾座套筒直径 | 60mm | 机床使用说明书（机械）、电路图册、合格证、装箱单、系统操作手册、电路图册 | ||||||||
尾座移动方式 | 鞍座带动 | |||||||||
动力刀塔 | 刀塔形式 | 卧式动力12工位（带Y轴） | ||||||||
刀具最高转速 | 5000/min | |||||||||
Y轴行程 | ±30mm | |||||||||
刀具尺寸 | 外圆刀 | 16X16mm | ||||||||
镗刀 | Φ25mm | |||||||||
动力刀座 | BMT40（Φ1-13mm） | |||||||||
刀盘可否就近换刀 | 可 | 特殊可选配项目 | ||||||||
其他 | 床身结构形式 | 一体式铸造45° | 未配 | |||||||
润滑形式 | 自动 | |||||||||
外形尺寸及重量 | 长*宽*高 | 280规格2713mm*1605mm*1883mm | ||||||||
430规格2863mm*1605mm*1883mm | ||||||||||
730规格3163mm*1605mm*1883mm | ||||||||||
1080规格3513mm*1605mm*1883mm | ||||||||||
重量 | 2900kg | 3100kg | 3300kg | 3500kg | ||||||
